Custom Cell Painting in Winform DataGridView

Posted at : Jul/03/2007
6435 Views | 5 Comments

Pada artikel sebelumnya mengenai Highlighting record di winform datagridview control dimana kita lakukan highlight data per row / per record dengan warna tertentu sesuai dengan kriteria. Di artikel kali ini saya akan buatkan contoh bagaimana caranya cell tertentu yang ada pada winform datagridview kita paint kembali sesuai dengan yang kita inginkan. Misalnya cell tersebut akan kita buatkan sebuah rectangle dengan back colornya berupa warna yang ber gradien (dua warna), dan text value cell tersebut akan kita modifikasi jenis font nya dan value cell tersebut.

Skenarionya masih sama dengan yang ada pada artikel sebelumnya yaitu kita akan cek stok produk yang ada pada tabel Products database Northwind. Kalau stok nya 0 (nol), maka cell tersebut akan kita custom cell paint yang bersangkutan. Untuk melakukan hal tersebut, event yang digunakan yaitu CellPainting.

Pertama kita harus cek dulu kolom mana yang akan di custom. Kemudian tentukan juga kriteria yang sudah ditentukan untuk cell tersebut, misalnya kalau cell tersebut di select oleh user maka custom cell painting yang kita buat akan tetap tampilannya seperti yang sudah dibuat. Satu hal yang perlu dilakukan yaitu set properti Handled = True dari parameter DataGridViewCellPaintingEventArgs. Properti tersebut digunakan untuk memberitahukan pada datagridview bahwa kita akan tetap merender cell tersebut sesuai dengan yang diinginkan. Kalau setting properti tersebut lupa dilakukan maka custom cell paintingnya ga akan di render.

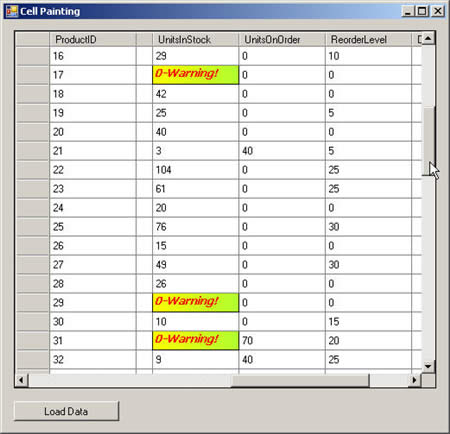

Untuk membuat LinearGradientBrush nya kita perlu Import terlebih dahulu namespace nya. Setelah itu kita buat rectangle nya dengan batas CellBound dari cell yang aktif, dan juga location yang kita buat berdasarkan koordinat x dan y dari cell tersebut. Finally, we render again the value of the current cell by calling DrawString method from the Graphics property from its active cell. Ok...see the complete code and the result screen shot :

   1:  Option Strict On
   2:
   3:  Imports ADONetHelper
   4:  Imports System.Data.SqlClient
   5:  Imports System.Drawing.Drawing2D
   6:
   7:  Public Class frmCellPainting
   8:
   9:      Private strConn As String = My.Settings.connString
  10:      Private sqlConn As New SqlConnection(strConn)
  11:      Private rowToPaint As DataGridViewRow
  12:
  13:      Private Sub LoadData()
  14:          Dim dtProd As DataTable = _
  15:          ADONetHelper.DataTableObject.GetDataTableFromDataReader( _
  16:          "Select * From Products", CommandType.Text, sqlConn, _
  17:          "products")
  18:
  19:          Me.DataGridView1.DataSource = dtProd
  20:          Me.DataGridView1.Columns(0).Frozen = True
  21:      End Sub
  22:
  23:      Private Sub Button1_Click(ByVal sender As System.Object, _
  24:      ByVal e As System.EventArgs) Handles Button1.Click
  25:          Me.LoadData()
  26:      End Sub
  27:
  28:      Private Sub DataGridView1_CellPainting(ByVal sender As Object, _
  29:      ByVal e As _
  30:      System.Windows.Forms.DataGridViewCellPaintingEventArgs) _
  31:      Handles DataGridView1.CellPainting
  32:
  33:          If e.ColumnIndex = 6 And e.RowIndex >= 0 Then
  34:              If (e.State <> DataGridViewElementStates.Selected) Then
  35:                  rowToPaint = Me.DataGridView1.Rows(e.RowIndex)
  36:
  37:                  If Not rowToPaint.IsNewRow AndAlso CInt(e.Value) = 0 _
  38:                  Then '//jika stok = 0
  39:                      e.Handled = True
  40:
  41:                      Dim rect As New Rectangle(e.CellBounds.X, _
  42:                      e.CellBounds.Y, e.CellBounds.Width - 1, _
  43:                      e.CellBounds.Height - 1)
  44:
  45:                      Dim linBrush As New LinearGradientBrush( _
  46:                      rect, Color.Yellow, Color.GreenYellow, _
  47:                      LinearGradientMode.Horizontal, True)
  48:
  49:                      Dim myFont As New Font("Tahoma", 10, _
  50:                      FontStyle.Italic Or FontStyle.Bold)
  51:
  52:                      e.Graphics.DrawRectangle(New Pen(Color.Black, 2), _
  53:                      rect)
  54:
  55:                      e.Graphics.FillRectangle(linBrush, rect)
  56:
  57:                      e.Graphics.DrawString(e.FormattedValue.ToString _
  58:                      & "-Warning!", myFont, New SolidBrush(Color.Red), _
  59:                      rect)
  60:                  End If
  61:              End If
  62:          End If
  63:      End Sub
  64:
  65:  End Class

[Comments]

luki ishwara (Oct/16/2007 03:42:51)

great article mas yul... :)

thx.. sangat membantu

khairul (Mar/07/2008 06:35:46)
mas tolong buatin donk tutorial membuat tipe2 kolom buatin sendiri pada datagridview, seperti tipe kolom yg terdiri dr textbox dan button [IMG]http://i27.tinypic.com/orm6ag.jpg[/IMG] pada kolom kedua terdapat sebuah textbox jika di klik maka akan muncul tombol seperti digambar. klo tombolnya di klik akan memunculkan sebuah form baru sesuai yg kita inginkan.
khairul (Mar/08/2008 04:05:34)
mas yulian, klo saya ingin menambahkan sebuah komponen pada textbox pada datagridview pada saat user mengklik kolom tertentu bisa gak? apa yah yg harus saya lakukan
Rully (Mar/10/2008 03:44:08)
Bisa mas...cuma saja relatif lebih susah klo dibandingkan dengan menggunakan datagrid versi sebelumnya. Nah disini kita harus tahu terlebih dahulu event-event yang dimiliki oleh datagridview itu dan juga exploring mengenai datagridviewtextbox columnya. Nanti kontrol yang akan dimasukkan ke sebuah kolom itu di set secara run time.
khairul (Mar/11/2008 07:48:08)
mas tolong dijelaskan lebih dalam lagi donk event apa yg harus digunakan untuk menambah komponen yg sudah ada. masih bingung dengan konsep cellpainting datagridview.
